HT-9D焊縫探傷儀（鋼軌專用）

HT-9D焊縫探傷儀介紹

HT-9D焊縫探傷儀是鋼軌焊縫超聲波探傷檢測的專用儀器，執行TB／T 2658[1].21-2007《鋼軌焊縫作業標準》。適于探測43kg/m～75kg/m鋼軌。儀器采用集成串列式探頭陣列探測技術，實現了多種探傷方法集成，能夠快速對鋼軌焊縫及熱影響區進行全斷面檢測；A 型波形和B 型圖像同屏顯示，A、B型圖像互補，提高了缺陷檢出率；采用GPS定位技術，探傷記錄數據可與地理信息匹配；全程自動記錄探傷數據和作業流程；配套電腦回放軟件，具有回放、分析和統計功能。

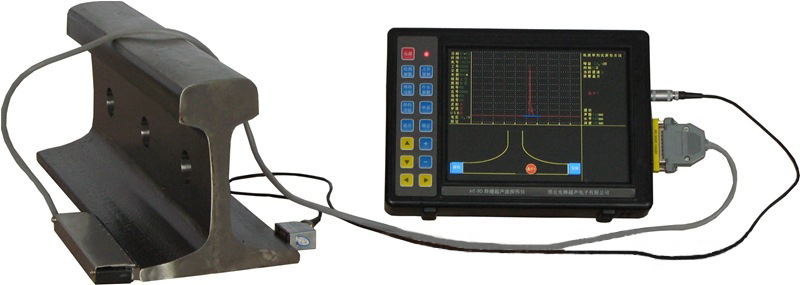

HT-9D焊縫探傷儀展示

HT-9D焊縫探傷儀特點

1、四通道同時工作，探傷儀具備7種探傷方法。

2、A顯波形和B顯圖像同時同屏分區顯示，A、B顯圖像互補，提高了缺陷檢出率。

3、集成串列式探頭，采有4發12收高速交叉驅動方式，重復探測頻率每秒180次，探頭在軌面快速推行，實現了鋼軌焊縫軌腰部位及其熱影響區的垂直、傾斜、水平和平面狀、體積狀等缺陷的綜合檢測。

4、大屏幕、高亮度工業級彩色液晶顯示屏，性能可靠，具有256種顏色顯示，界面友好，便于觀察。

5、具有GPS定位功能，可以實現探傷數據與地理信息匹配。

6、具有DAC曲線功能。

7、全程自動記錄探傷數據和作業流程。

8、整機可在-20～50℃環境溫度范圍正常工作。

9、配套有電腦回放軟件，可對數據進行回放、分析和統計。

10、6600mA/h、16V鋰電池組供電，可供儀器在正常狀態下連續使用10小時。

HT-9D焊縫探傷儀主要參數

1、通道數：發射通道4個，接收通道15個；

2、衰減總量：≥110dB，步進0.5dB；

3、衰減器衰減量誤差：在工作頻段內，每12 dB誤差不超過±l dB ；

4、放大器帶寬：不小于1MHz～8MHz；

5、探測靈敏度余量：

      A通道（軌頭K2.5通道）：≥65dB；

      B通道（軌底角K2.5通道）：≥65dB；

      C通道（自定義Kx通道）：≥55dB；

      D通道（串列式探測）：≥40dB；

6、動態范圍：≥26dB；

7、分辨力：≥26dB (2.5 MHz縱波)；

8、水平線性誤差：≤2％；

9、垂直線性度誤差：≤4％；

10、阻塞范圍：≤10mm；

11、電噪聲電平：≤10%；

12、采樣頻率：≥100MHz；

13、發射脈沖幅度：≥250VP-P；

14、發射脈沖重復頻率：單通道模式：400 Hz±10%；串列式通道模式：180 Hz ±10%；

15、探測范圍：

        A通道（軌頭K2.5通道）：250±2mm；

        B通道（軌底角K2.5通道）：100±2mm；c)

        C通道（自定義Kx通道）：250±2mm（K0單收發）；

        D通道（串列式探測）：300±2mm（K0.8雙收發）；

16、報警閾值：反射式報警閾值：回波高于垂直滿幅度的50％報警；

17、穿透式報警閾值：回波低于垂直滿幅度的30％報警；

18、工作電流：≤400mA。(16V/亮度30%)；

19、電壓適應性：工作電壓范圍：13～18V；

20、發射通道：4個；

21、發射脈沖幅度：≥250VP-P；（方波）

22、衰減量：0～80dB    衰減步進：0.5dB；

23、衰減誤差：每12dB工作誤差不大于±1dB；

24、水平線性誤差：≤2％；

25、垂直線性度誤差：≤5％；

26、動態范圍：≥30dB；

27、電噪聲電平：≤10％；

28、發射脈沖重復頻率：180Hz（串列式探頭）、400Hz（手動單探頭）；

29、探傷方法：5種；

30、串列1探頭探測軌墻；

31、串列2已發10收，用于對軌頭、軌底進行K型掃查；

32、K2.5-100探頭探測軌底腳；

33、K2.5-250探頭探測軌頭；

34、KX通用通道補充探測；

35、探測范圍（按探頭Ｋ值聲程標定）；

36、K0.8通道（A\B\C通道）：聲程300mm；

37、K0通道（D通道）：聲程250mm；

38、K2.5通道（E\F\G通道）： 聲程250mm、100mm、50～500mm可調；

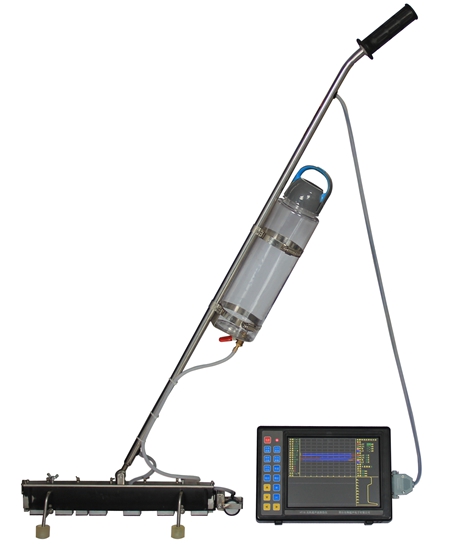

39、HT-9D掃查架軌底串列式探傷
