HTS-1鋼軌掃查架 焊縫串列探傷掃查器

HTS-1鋼軌掃查架 焊縫串列探傷掃查器

可廣泛應用特檢院/所、建設工程質量檢測站、機械制造、鐵路交通、鋼鐵冶金、鋼結構焊縫、船舶焊縫、石油、化工新能源、天然氣裝備、國防部門、學校實驗室等領域探傷使用。

使用客戶：天津鐵路，河北鐵路，山西鐵路，內蒙古鐵路，遼寧鐵路，吉林鐵路，黑龍江鐵路，江蘇鐵路，浙江鐵路，安徽鐵路，江西鐵路，山東鐵路，河南鐵路，湖北鐵路，湖南鐵路，廣東鐵路，廣西鐵路，重慶地鐵，四川鐵路，云南鐵路，寧夏鐵路，城市地鐵

HTS-1型鋼軌焊縫探傷掃查架是用于鋼軌焊縫（包括鋁熱焊、氣壓焊和閃光焊）軌腰部位串列式探傷掃查，主要特點是體積小、重量輕、攜帶方便、操作簡單，現場實用。

二、主要指標

1.適用于43kg/m～75kg/m鋼軌焊縫軌腰部位串列式掃查
2.探頭：K0.75（收發各一只）
3.標尺：表示傷損深度和傷損高度
4.尺寸：長×寬×高=385×55×70mm
5.重量：約1kg

三、基本結構
HTS-1型鋼軌焊縫探傷掃查架基本結構如圖所示。
四、探傷靈敏度校準
1.在GHT-1a鋼軌焊縫試塊上校準。

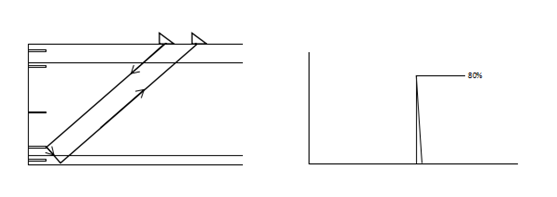

2.將掃查架標尺“0”刻度垂直對準GHT-1a鋼軌焊縫試塊上距軌底40mm的4號平底孔，調節掃查架探頭調節旋鈕，使4號平底孔反射回波高調整到滿幅度的80%（如圖所示），然后根據探測面情況進行適當表面耦合補償2dB～6dB，作為軌腰部位探傷靈敏度。


五、操作使用
1.將“掃查器”縱向平行放置軌面中心，使標尺“0”刻度對準被探測焊縫中心（鋁熱焊縫還應對焊劑與鋼軌母材交界的兩個斷面各探一遍），耦合良好，調節“掃查器”探頭旋鈕，使兩探頭分開最大或閉合，同時認真觀察波形顯示情況。
2.缺陷的定位、定量
發現缺陷回波后應調節探頭旋鈕，平穩移動探頭，找出其最高反射回波，然后縱向前后平穩移動探頭架，確保找出其最高反射回波，以便準確定位、定量。
（1）缺陷定位指針對應標尺的刻度即缺陷距軌頂面深度。
（2）點狀缺陷采用當量法，具有一定延伸度的缺陷時，用相對3dB法測量缺陷的延伸度。


六、注意事項
1.使用掃查架一定要輕拿輕放，避免磕碰。
2.探傷掃查時應將掃查架置于軌面中心，確保軌腰部位有效掃查。
3.標尺兩側螺孔為長橢圓形，在使用中如測定損傷深度出現誤差，可松開螺絲校正標尺位置。

保證超聲波在鋼軌中傳播的總聲程始終不變。

使用時配合一發一收兩個探頭，將掃查器置于鋼軌中心，旋轉旋鈕使探頭從標尺起點運動到并攏時，即可完成焊縫斷面從上到下探傷，傷損深度直接由標尺讀出。掃查器具備磁吸附功能。

鋼軌焊縫掃查架可以配合任何具有具有一發一收接口的超聲儀器使用。

與HT-10、JGT-10、JGT-5DSS、JTS-9HS、CTS-9003H、CTS-1008、CTS－1003、CTS-1002配合使用時便攜性更好，特別適合野外作業。
